- 首頁(yè)
- >
- 產(chǎn)品展示
- >
- 蒙乃爾合金
- >
- MonelK500鎳銅合金
蒙乃爾 K500 合金(Ni68Cu28Al) Monel K500

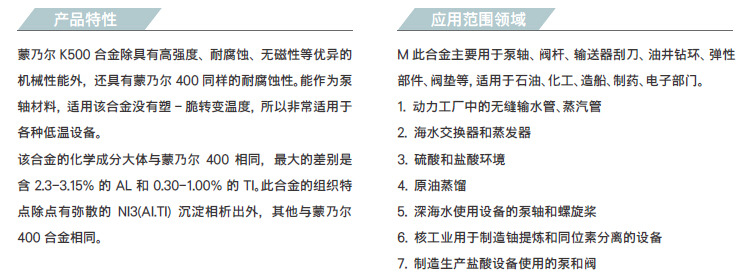

蒙乃爾K500合金具有優(yōu)良的耐蝕性，同時(shí)具有比蒙乃爾400更高的強(qiáng)度和硬度。這是由于合金中加入Al、Ti等元素，經(jīng)一定的熱處理后，在基體上存在彌散的金屬間化合物。組織結(jié)構(gòu)為單相奧氏體組織和由彌散的Ni3（Al、Ti）沉淀相析出。

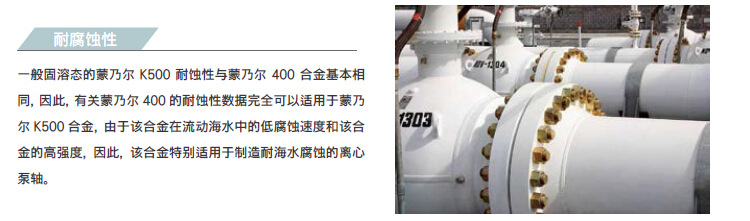

蒙乃爾K500具有大約蒙乃爾400三倍屈服強(qiáng)度和兩倍抗拉強(qiáng)度，通過(guò)冷加工或時(shí)效硬化可以獲得更高的機(jī)械性能。蒙乃爾K500合金具有與蒙乃爾400合金相同的耐腐蝕性能。
蒙乃爾K500合金主要用于泵軸和葉輪、輸送器刮刀，油井鉆環(huán)、彈性部件、閥墊等。其它也可以制造各種換熱設(shè)備、鍋爐給水加熱器、石油和化工管線、容器、塔、槽、閥門(mén)、泵、反應(yīng)釜、軸等。由于在流動(dòng)海水中的低腐蝕率和此合金的高強(qiáng)度，因此，蒙乃爾K500適用于制造耐海水腐蝕的離心泵軸。適用靜止和流速的海水中。
執(zhí)行標(biāo)準(zhǔn)：ASTM B 865 , AMS 4676.
蒙乃爾K500 化學(xué)成分
|
元素 |
含量, % |
|
鎳 |
63.0min |
|
銅 |
27min~33max |
|
鐵 |
2.0max |
|
錳 |
1.5max |
|
碳 |
0.25max |
|
硅 |
0.5max |
|
鋁 |
2.3min~3.15max |
|
鈦 |
0.35min~0.85max |
|
硫 |
0.01max |

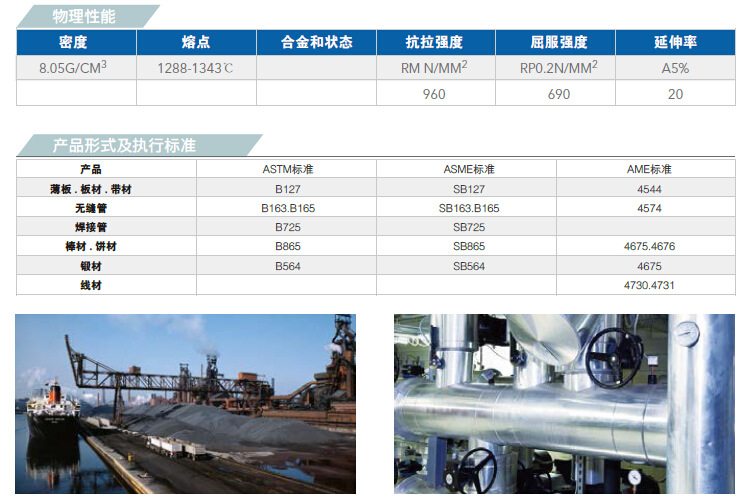

蒙乃爾 K-500 物理性能
|
密度 |
0.305lb/ in3 |
|
8.44g/cm3 |
|
|
彈性模量 |
26 000 ksi |
|
加熱熱量 |
0.419 J/g-°C |
|
熱導(dǎo) |
17.2 W/m-°C |
|
熔點(diǎn) |
1300 - 1350 °C |
|
磁性 |
1.01(At -13 0F) |
|
電阻率 |
370 Microhm-cm (At 68F) |
|
熱膨脹系數(shù), in./in./ F x 10-6 |
|
|
70-200F |
7.6 |
|
70 - 400 F |
8.1 |
|
70 - 800 F |
8.5 |
|
70 - 1000 F |
8.7 |
蒙乃爾K500 機(jī)械性能
|
形狀 |
抗拉強(qiáng)度 |
屈服強(qiáng)度 |
延伸率, |
硬度 |
|||
|
ksi |
MPa |
ksi |
MPa |
Brinell |
Rockwell |
||
|
棒 |
90-190 |
621-1310 |
40-120 |
276-827 |
45-13 |
|
75B-41C |
|
板 |
90-170 |
621-1172 |
40-120 |
276-827 |
45-20 |
|
75B-33C |
|
薄板、帶 |
90-200 |
621-1379 |
40-160 |
172-1103 |
40-2 |
|
75B-42C |
|
冷拉線 |
80-190 |
552-1310 |
35-170 |
241-1172 |
40-2 |
|
|
蒙乃爾 K-500 機(jī)加
退火態(tài)容易，時(shí)效態(tài)加工也可以。通常在退火態(tài)大尺度加工，留少量加工余量在時(shí)效熱處理后加工到最終尺寸。時(shí)效態(tài)加工后略有收縮。
蒙乃爾 K-500焊接
蒙乃爾K500可以用工業(yè)上通用的焊接方法進(jìn)行焊接，但必須在退火態(tài)進(jìn)行，且時(shí)效前必須先消除應(yīng)力。時(shí)效過(guò)程以盡量快為宜。
